Tugas 4. Rangkaian Sensor Tekanan pada Ban

berdasarkan gambar pada hal 180

[Back To HOME]

DAFTAR ISI

1. tujuan

2. alat dan bahan

3. dasar teori

4. prinsip kerja

5. rangkaian simulasi

6. video

7. link download

1. tujuan [kembali]

-Mengetahui dan memahami sensor tekanan MPX4250

-Mampu menjelaskan prinsip kerja MPX4250

-Mampu mengaplikasikan sensor tekanan MPX4250 pada rangkaian

2. alat dan bahan [kembali]

1. sensor tekanan MPX4250

2. op amp lm741

LM741 adalah salah satu IC (Integrated Circuit) Op-Amp (Operational Amplifier) yang memiliki 8 pin. IC Op-Amp ini terdapat 2 jenis bentuk, yaitu tabung (lingkaran) dan kotak (persegi), tetapi yang umum adalah yang berbentuk persegi. Op-Amp banyak digunakan dalam sistem analog komputer, penguat video/gambar, penguat audio, osilator, detector dan lainnya. LM741 biasanya bekerja pada tegangan positif/negatif 12 volt, dibawah itu IC tidak akan bekerja. Setiap pin/kaki-kaki pada IC LM741 mempunya fungsi yang berbeda-beda,

3. led

LED merupakan komponen yang akan memberikan warna atau cahaya lampu saat di berikan arus listrik.LED juga berfungsi sebagai salah satu alat uji apakah simulasi proteus berjalan dan juga sebagai alat uji sensor

4. ground

Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.

5. DC voltmeter

Voltmeter DC adalah alat ukur, yang digunakan untuk mengukur tegangan DC di dua titik rangkaian listrik. Jika kita menempatkan resistor secara seri dengan galvanometer Permanent Magnet Moving Coil (PMMC), maka seluruh kombinasi bersama-sama bertindak sebagai voltmeter DC.

6. DC generator

Generator listrik adalah mesin mandiri yang menyediakan listrik ketika daya dari jaringan lokal tidak tersedia. Generator ini memasok daya cadangan ke bisnis dan rumah selama pemadaman listrik. Generator tidak menciptakan energi listrik, tetapi mengubah energi mekanik atau kimia menjadi energi listrik.

3. dasar teori [kembali]

Sensor tekanan adalah sensor untuk mengukur tekanan suatu zat. Satuan tekanan sering digunakan untuk mengukur kekuatan dari suatu cairan atau gas. Satuan tekanan dapat dihubungkan dengan satuan volume (isi) dan suhu. Semakin tinggi tekanan di dalam suatu tempat dengan isi yang sama, maka suhu akan semakin tinggi. Pada rangkaian ini fokus utama adalah terkait tekanan udara saat mengisi udara ban dengan menggunakan sensor tekanan MPX4250.

Penguat operasional (bahasa Inggris: operational amplifier) atau yang biasa disebut op-amp merupakan suatu jenis penguat elektronika dengan sambatan (bahasa Inggris: coupling) arus searah yang memiliki bati (faktor penguatan atau dalam bahasa Inggris: gain) sangat besar dengan dua masukan dan satu keluaran. Penguat operasional pada umumnya tersedia dalam bentuk sirkuit terpadu dan yang paling banyak digunakan adalah seri 741.

Penguat operasional adalah perangkat yang sangat efisien dan serba guna. Contoh penggunaan penguat operasional adalah untuk operasi matematika sederhana seperti penjumlahan dan pengurangan terhadap tegangan listrik hingga dikembangkan kepada penggunaan aplikatif seperti komparator dan osilator dengan distorsi rendah.

Penguat operasional dalam bentuk rangkaian terpadu memiliki karakteristik yang mendekati karakteristik penguat operasional ideal tanpa perlu memperhatikan apa yang terdapat di dalamnya. Karakteristik penguat operasional ideal adalah:

Bati tegangan tidak terbatas.
Impedansi masukan tidak terbatas.
Impedansi keluaran nol.
Lebar pita tidak terbatas.
Tegangan offset nol (kondisi ketika masukan sebesar nol).

Pada rangkaian ini, saya meggunakan op-amp sebagai penguat. Sensor seri MPX4250 mengintegrasikan on-chip, sirkuit op-amp bipolar, dan jaringan resistor film tipis untuk memberikan sinyal output analog tingkat tinggi dan kompensasi suhu. Faktor bentuk kecil dan keandalan integrasi on-chip menjadikan sensor MPX4250 sebagai pilihan logis dan ekonomis bagi perancang sistem otomotif.

4. prinsip kerja [kembali]

Prinsip kerja dari sensor tekanan itu sendiri adalah mengubah tegangan mekanik menjadi listrik. Kurang ketegangan didasarkan pada prinsip bahwa tahanan pengantar berubah dengan panjang dan luas penampang. Daya yang diberikan pada kawat itu sendiri menyebabkan kawat menjadi bengkok. Sehingga menyebabkan ukuran kawat berubah dan mengubah ketahananya. Sensor ini kemudian dihubungkan dengan op-amp sebagai penguat sinyal listrik yang kemudian disambungkan dengan led. Sesaat setelah ban diisi udara sehingga tekanan dalam ban akan meningkat dan membuat tegangan keluaran dari sensor meningkat. Setelah ban sudah terisi penuh, tekanan pada ban tersebut akan membuat led menyala. Pada saat itulah pengisian ban telah selesai dan ban sudah bisa dipakai

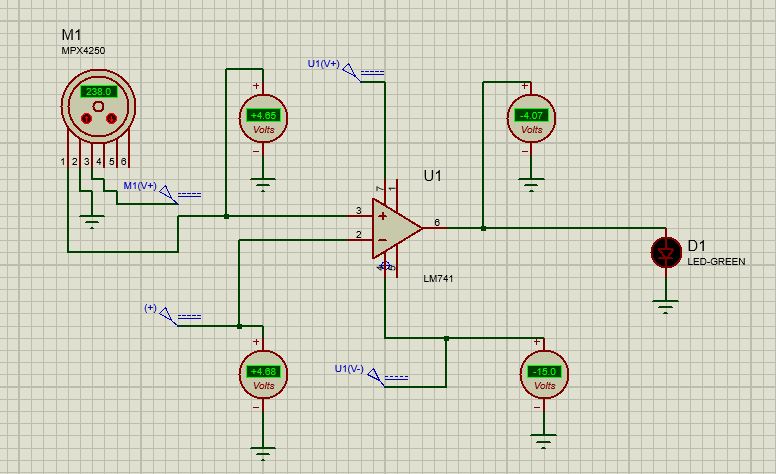

5. rangkaian simulasi [kembali]
