TP M1 Percobaan 1
1. Kondisi 12
Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 2,3, dan 4 input, kemudian gerbang NOR dengan 2 dan 4 input, kemudian 2 gerbang XOR dan 2 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau Logic Probe. Dimana input awal berupa 3 saklar SPDT.
2. Gambar Rangkaian Simulasi
3. Video simulasi
4. Prinsip Kerja Rangkaian

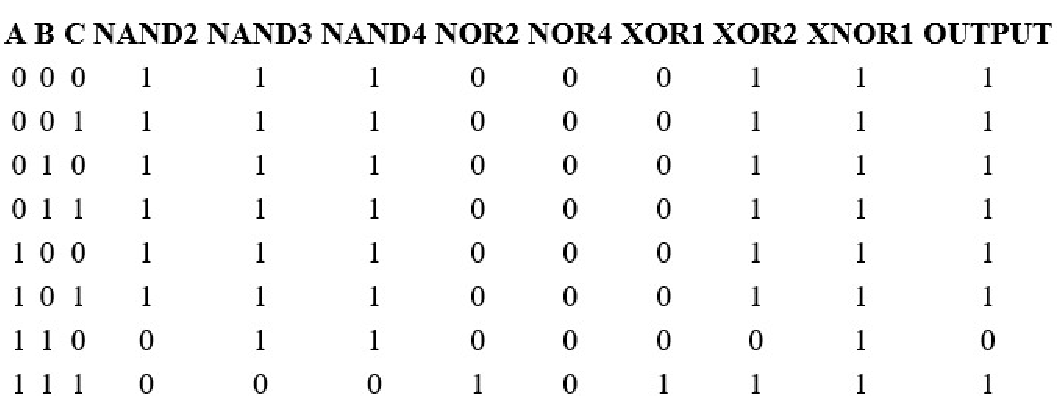

Rangkaian logika pada gambar bekerja berdasarkan tiga input utama yang berasal dari saklar SW1, SW2, dan SW3. Setiap input ini kemudian diproses melalui kombinasi gerbang logika NAND, NOR, XOR, dan XNOR. Pada tahap awal, ketiga input masuk ke gerbang NAND (U1, U2, U3) untuk menghasilkan sinyal yang merupakan inversi dari operasi logika AND. Hasil keluaran dari NAND kemudian diteruskan ke gerbang NOR (U4 dan U5) yang akan membalikkan logika hasil operasi OR. Selanjutnya, sinyal dari NOR diproses oleh gerbang XOR (U6 dan U7) yang berfungsi membandingkan apakah dua input berbeda atau sama. Terakhir, hasil keluaran dari XOR dibandingkan kembali oleh gerbang XNOR (U8A dan U8B) sehingga menghasilkan keluaran akhir berupa logika tinggi (1) jika kondisi input memenuhi kesamaan tertentu, dan logika rendah (0) jika tidak. Dengan prinsip kerja ini, rangkaian dapat dikatakan sebagai suatu bentuk pembanding logika (logic comparator), di mana output akan aktif hanya pada kombinasi tertentu dari ketiga saklar input, sedangkan pada kondisi lain output akan nonaktif.
